RedNet 6 MADI
Genel Bakış

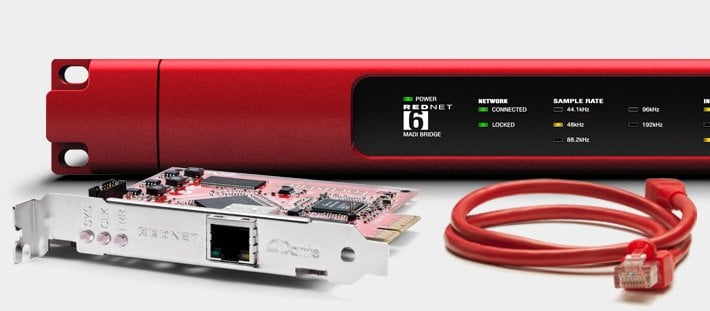

RedNet 6 MADI Bridge 2 dünyayı birbirine bağlar
MADI yaygın olarak birden fazla kanalın tek bir ara yüz boyunca taşınması, bu tür ses konsolları ve dönüşüm sistemleri gibi büyük ölçekli dijital ses sistemleri için kullanılır. RedNet 6 sizin RedNet Ethernet tabanlı ses sisteminiz ve herhangi bir MADI / AES10 kurulumu arasındaki bağlantıyı sağlar. RedNet 6, koaksiyel ve optik MADI ara yüzleri arasında 64 kanala kadar çift yönlü taşımayı destekler. – MADI sistemi içinde kullanılmak üzere yüksek kalitedeki RedNet ara yüzleri veya RedNet için kullanılabilen MADI sitemleri arasında
MADI’yi RedNet’e veya RedNet’ten MADI’ye
RedNet 6 RedNet sistemini içerisinde sorunsuz bir şekilde MADI sisteminize bağlanır. MADI kullanan dijital mix konsolları, ara yüzler ve kartları RedNet’ bağlayın ya da MADI sisteminizi üstün kaliteli ses ara yüzleri ile genişletin.
Koaksiyal ve Optikal

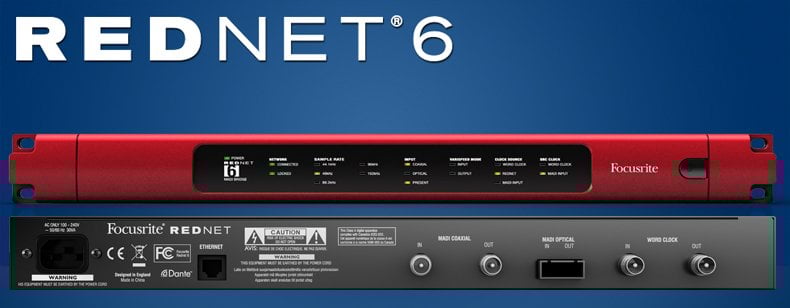

RedNet 6 hem optik hem de koaksiyel arayüzlerini destekler – herhangi bir MADI ekipmanına kolayca bağlanabilir.
RedNet veya MADI için harici Word Clock I/O
64’e kadar MADI kanalları
MADI sistemleriniz üzerinizde standart sample oranları için (44.1/48kHz ) 64 kanal dijital ses giriş çıkışı, 96kHz için 32 ve 192 kHz için 16 kanalı destekler.
Asenkron örnekleme oranları boyunca
Değişken sample oranları ile birlikte MADI ve RedNet sitemlerinde çalışabilen 6 giriş ve çıkış içeren senkronize sample oranı dönüştürücüleri vardır.

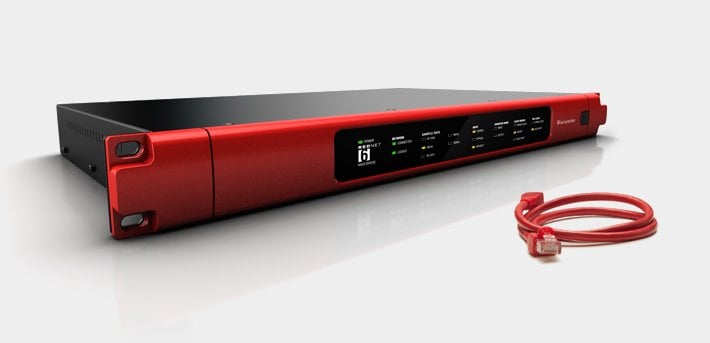

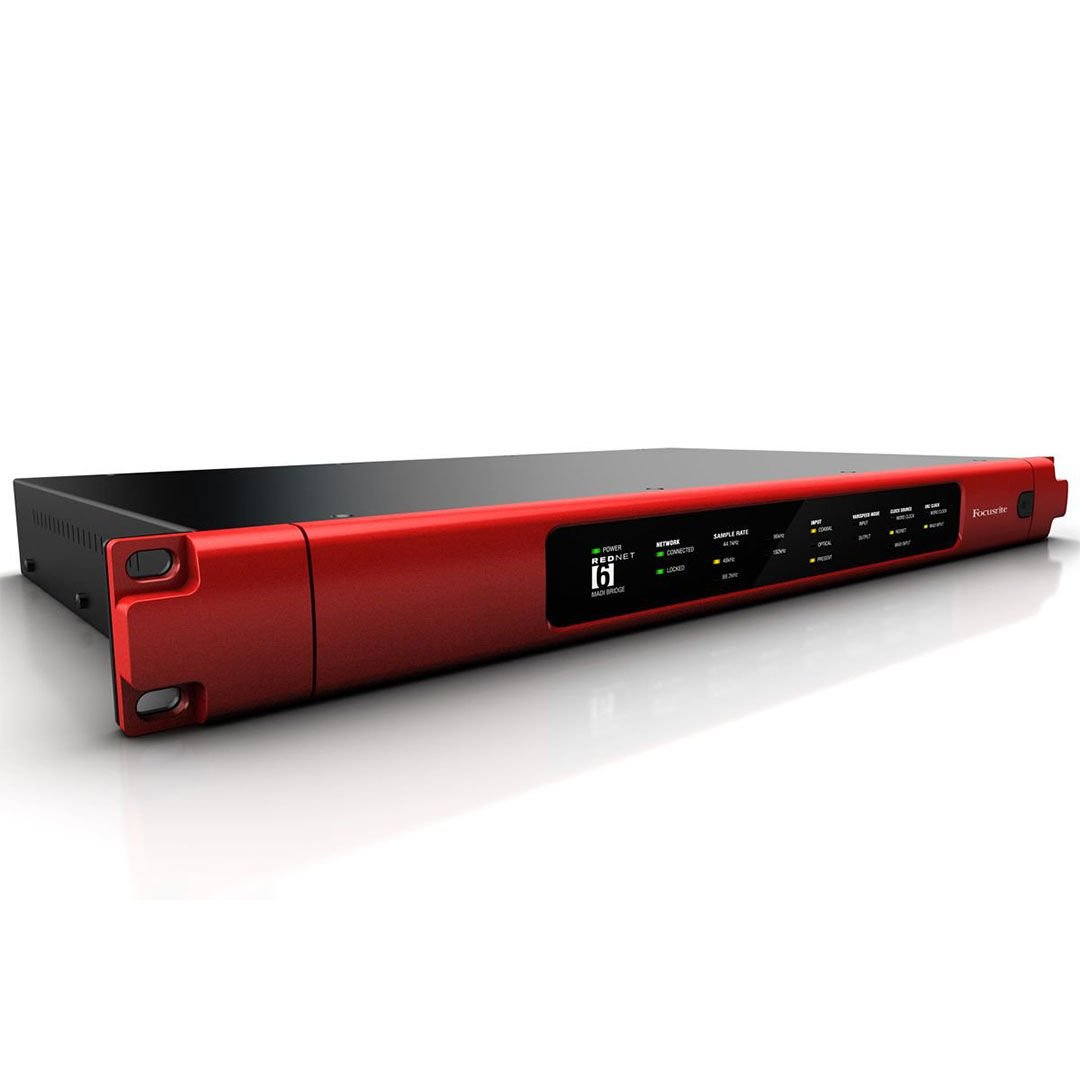

RedNet6 tek parça, klasik kırmızı dayanıklı aliminyumdan oluşmaktadır.
Uzaktan routing ve kontrol
RedNet Control yazılımı, hiçbir donanım veya yama gerektirmeden kontrol paneli ile sesi bilgisayar sisteminden uzaktan yönlendirme ve kontrolünü sağlar.
|
Word Clock |
|||
|
Bağlantılar |
BNC 75Ω |
||
|
Çıkış |
5V 75Ω DC-coupled |
||
|
Giriş |
0.2V AC’ye kadar koruma altında-coupled (75Ω yazılımından değiştirilebilir iptal etme imkanı) |
||
|
MADI Koaksiyel |
|||
|
Elektriksel Standartlar |
AES10 başına :2008 |
||
|
Tavsiye Edilen Kablo |
75Ω karakteristik empedans |
||
|
Bağlantı |
BNC 75Ω |
||
|
MADI Optikal |
|||
|
Optikal Standart |
AES10 başına :2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166) |
||
|
Tavsiye Edilen Kablo |
Multi-mod, Graded-index, 62.5µm core, 125µm kaplama |
||
|
Bağlantı |
Duplex-SC |
||
|
SRC |
|||
|
SRC lock range |
41kHz’den 216kHz’ye (MADI) |
||
|
Örnekleme Oranı Limiti |
6:1 |
||
|
THD |
-130dB tipik |
||
|
Gecikme |
43’den 196’ya örneklemeler (Network ve MADI örnekleme oranına bağlı) |
||
|
Kanal Sayımı |
|||
|
|
RedNet Clock |
||
|
MADI Clock |
Tek |
Duble |
Quad |
|
Tek |
64 |
32 |
16 |
|
Tek Varispeed |
56 |
32 |
16 |
|
Duble |
32 |
32 |
16 |
|
Duble Varispeed |
28 |
28 |
16 |
|
Quad |
16 |
16 |
16 |
|
Quad Varispeed |
14 |
14 |
14 |
|
Güç |
|||
|
PSU |
Dahili, Universal tip, 30VA tüketim |
||
