Bullfrog XL | Analog Desktop Synthesizer

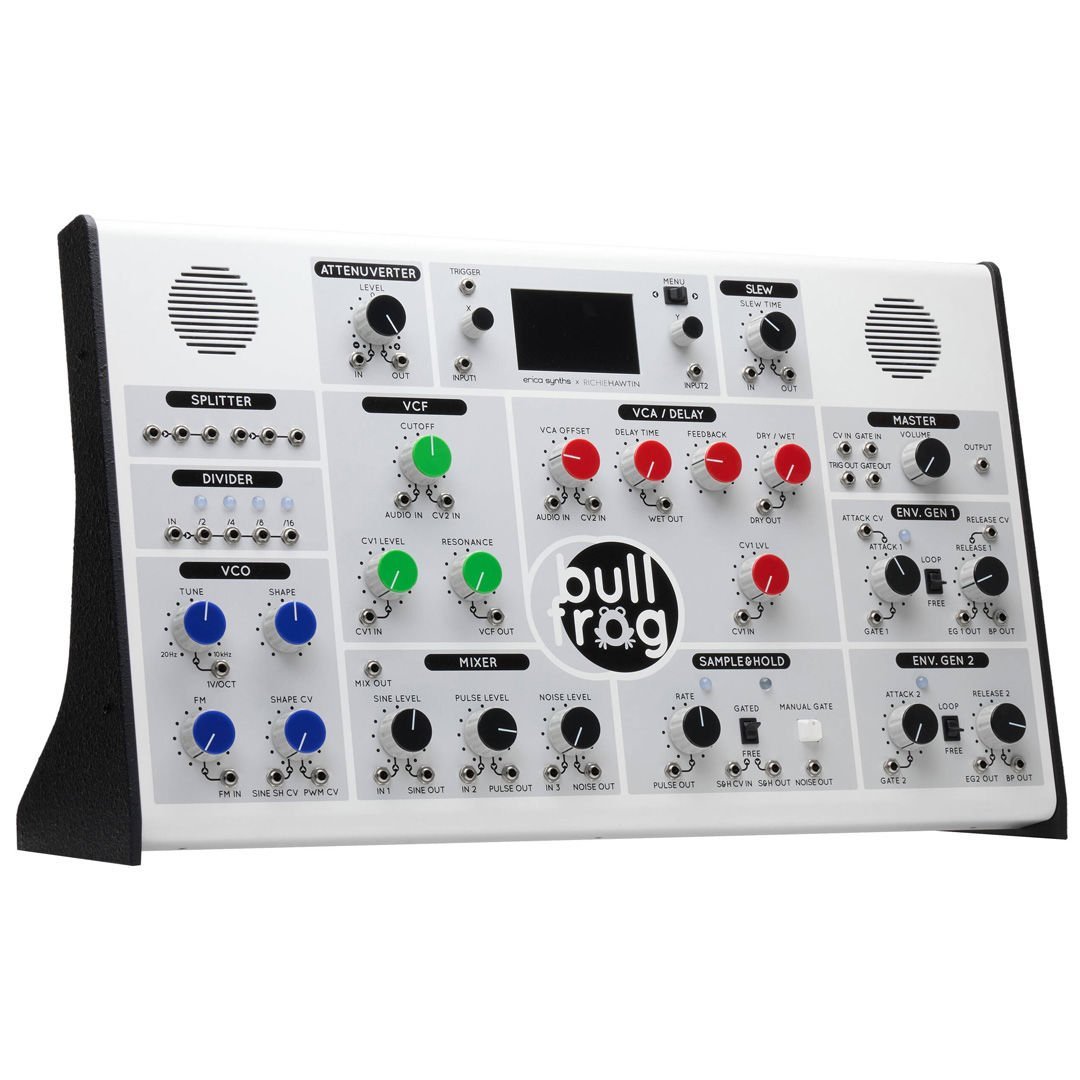

Erica Synths Bullfrog XL | Analog Desktop Synthesizer
VCO, VCF, VCA/Delay, 2 x Looping Envelope Generator, Attenuverter, Osiloskop, PWM, Clock Divider ve 9 Ses Kartı ile yarı modüler Analog Subtractive Synthesizer
Richie Hawtin ile birlikte yaratılan klasik bir eksiltici synthesizer olan Erica Synths Bullfrog XL ile öğrencilerinize sentezin temellerini öğretin.
Hem yeni başlayanları hem de profesyonelleri büyülemek ve ilham vermek için tasarlanan orijinal Bullfrog gibi, Bullfrog XL de özellikle öğretmenlerin sınıf önünde kullanmaları için tasarlanmıştır ve boyutunu 3 kat (kelimenin tam anlamıyla!) şişirerek normal Bullfrog konseptini genişletir. Genişletilmiş boyutu ve dahili osiloskobu ile Bullfrog XL sadece sınıflar için değil, her stüdyo için harika bir eklenti olacaktır.
Bullfrog XL, ses üretimi ve ses işleme için çeşitli modüllerden oluşan klasik bir subtractive synthesizer'dır. Her modül, sinyal iletmek için patch kabloların kullanılmasını gerektirir. Ayrıca, kolay hatırlama için orijinal yama oluşturmayı kolaylaştırırken ek işlevsellik ekleyen bir Voicecard ön ayar sistemi de vardır. Arka panelde ana CV ve Gate girişlerinin yanı sıra ses ve kulaklık çıkışları bulunur. Enstrüman ayrıca 5 pinli DIN konektörü veya USB-C konektörü üzerinden MIDI ile kontrol edilebilir. Bullfrog XL, 12 adet 1/4" patch kablosu, altı adet önceden hazırlanmış ses kartı, üç adet DIY ses kartı ve bir güç kaynağı içerir.
Gerilim Kontrollü Osilatör (VCO)
VCO, neredeyse tüm duyulabilir aralığı (20 Hz - 10 kHz) kapsayan frekanslarda sinüs ve darbe dalgaları üretir ve 8 oktavın üzerinde harika izler. Dalga şekilleri elle ayarlanabilir ve voltaj kontrollüdür: sine, shark fin ve pulse genişlik modülasyonlu (PWM) pulse dalga.
Noise Generator ve Mikser
Zener diyot tabanlı gürültü üreteci, tüm ses frekanslarını eşit genliklerde içeren beyaz gürültü üretir. Mikserde ayarlanabilir genliğe sahip dalga formlarının yanı sıra her dalga formunun Mix Out'a ne kadar gönderileceği tanımlanır; In 1, In 2 ve In 3 girişlerine harici sesler eklenebilir.
Gerilim Kontrollü Filtre (VCF)
Filtrenin temel amacı sesin tınısını değiştirmektir. Bullfrog, klasik bir alçak geçiren 24 dB/oct rezonant voltaj kontrollü filtreye sahiptir; modülde cutoff ve rezonans kontrolleri ile filtre kesimini kontrol etmek için iki CV girişi bulunur.
Voltaj Kontrollü Amplifikatör (VCA) + Delay
VCA, sinyalin genliğini değiştirerek ses seviyesinde değişiklik yapar. Delay devresi sinyali VCA'dan sonra alır; kuru/ıslak düğmesi gecikme sinyalinin kuru sinyalle karışımını, Gecikme Süresi 30 - 340 ms arasındaki gecikme uzunluğunu, geri besleme ise tekrar sayısını kontrol eder.
CV Kaynakları: Envelope Generator'lar + Sample & Hold
Bullfrog üç CV kaynağına sahiptir: düşük frekanslı osilatör olarak da kullanılabilen iki looping zarf üreteci (ENV GEN 1 ve ENV GEN 2) ve rastgele voltajların yanı sıra darbe dalgası düşük frekanslı salınımlar veren bir örnekleme ve tutma modülü. Her üç devre de manuel Gate düğmesi ile kontrol edilebilir.
Bölücü (Clock Divider)
Bölücü, gelen sinyalin frekansını 2, 4, 8 ve 16'ya böler. Bullfrog'da gelen sinyal herhangi bir sinyal olabilir ve bölücü, gelen sinyal +3V'den yüksek olduğu anda bir sonraki adıma geçer. Frekans bölme (2'ye bölünen frekans tam bir oktav aşağıda perde verir), sıralayıcı kontrolü ve davul kalıbı oluşturma gibi alanlarda kullanılır.
Ses Kartları (Voicecards)
Ses kartları, Bullfrog'un modüllerini dahili olarak bağlayarak yama kablolarının yerini alır; bazı kartlarda dahili mikser, sinyal jeneratörü ve gelişmiş devreler bulunur. Kutuda 6 hazır ses kartı (Acid Bassline, Sampler-Looper, Highpass VCF, Electric Organ, Analog Sequencer, LFO) ve özel bağlantılar kurmak için 3 adet boş DIY ses kartı yer alır. Groovebox ile Wind & Stars gibi ek kartlar ayrıca satın alınabilir.
Dahili Osiloskop, Hoparlörler ve Manuel Gate
İki kanallı dahili osiloskop, üretilen ve işlenen sinyalleri görünür kılar. Dahili hoparlörler ve kulaklık çıkışı sayesinde ek ekipman olmadan dinleme yapılabilir; manuel gate düğmesi ile Gate ve trigger çıkışı doğrudan kontrol edilir. Patch bağlantıları 1/4" jak soketleri üzerinden yapılır.
MIDI, USB ve Çok Yönlü Bağlantı
Arka panelde ana CV ve Gate girişlerinin yanı sıra ses ve kulaklık çıkışları bulunur. Enstrüman, 5 pinli DIN konektörü veya USB-C konektörü üzerinden MIDI ile kontrol edilebilir; modüler/Eurorack seviyesinde giriş ve çıkışlar da sunulur. Arka paneldeki anahtar deliği yuvaları sayesinde montaj kolaylığı sağlanır.
Sonuç
Tamamen analog tasarımı, 8 oktavın üzerinde izleyen VCO'su, 24 dB/oct rezonant low-pass VCF'si, VCA + delay katı ve iki looping zarf üreteciyle Bullfrog XL; öğretmenlerin sınıf önünde sentezin temellerini anlatabilmesi için tasarlanmış, boyutu 3 kat büyütülmüş yarı modüler bir subtractive synthesizer'dır.
Kimlere Hitap Ediyor?
Müzik teknolojisi ve sentez derslerini sınıf önünde anlatan eğitmenler; ses tasarımının temellerini patch kablolarla deneyimleyerek öğrenmek isteyen yeni başlayanlar; stüdyosuna geniş yüzeyli, dahili osiloskoplu bir analog synthesizer eklemek isteyen profesyoneller.
Ne İçin Kullanılır?
VCO, VCF, VCA/delay, zarf üreteçleri, sample & hold ve clock divider modüllerini patch kablolarla birbirine bağlayarak ses üretmek ve şekillendirmek; ses kartlarıyla hazır yamaları (Acid Bassline, Electric Organ vb.) hızlıca çağırmak; MIDI, DIN5 veya USB-C üzerinden dış kontrol sağlamak ve dahili osiloskopla sinyalleri görselleştirmek için kullanılır.
