EL/Rx-V DocDerr

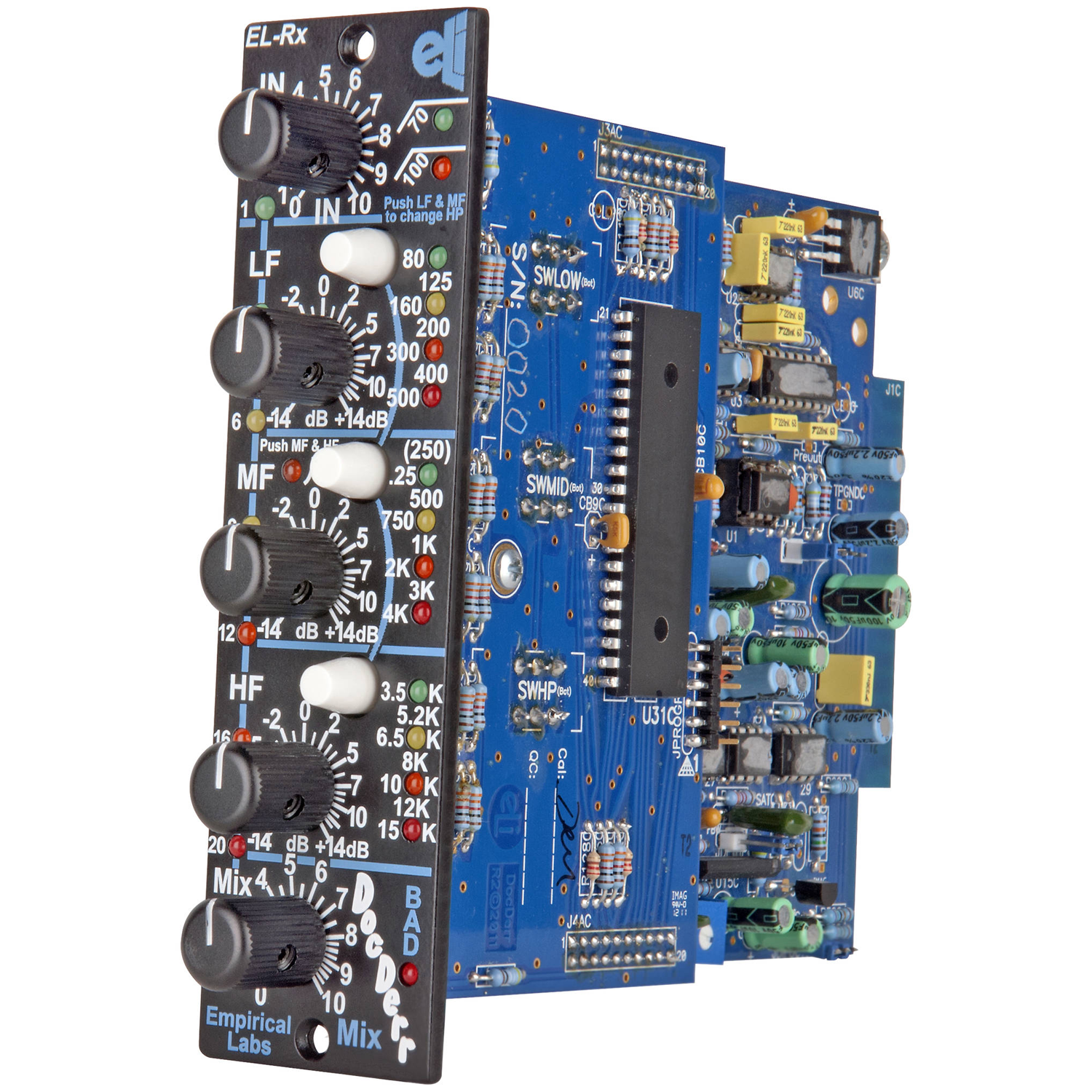

Empirical Labs EL/Rx-V DocDerr
500 Serisi (Dikey Versiyon) formatında tasarlanmış, efsanevi Empirical Labs dinamiklerini, EQ ve analog bant (tape) saturasyonunu tek bir modülde birleştiren referans sınıfı High-End çok amaçlı ton şekillendirme modülü.

Karakteristik Özellikleri Nelerdir?
• Altı farklı sinyal işleme bölümü
• 3 bantlı Parametrik EQ
• 1 adet High Pass Filter (Yüksek Geçirgen Filtre)
• Agresif kompresör devresi
• Kompreslenmiş sinyal ile ham (dry) sinyali harmanlayan Mix düğmesi
• Analog bant (tape) benzeri müzikal saturasyon
• Süper sessiz 16V beslemeli EL500 Rack uyumluluğu
• Stereo Link (Bağlantı) anahtarı
• Dahili enstrüman girişi (D.I.)
• Amerika Birleşik Devletleri'nde (USA) elde üretilmiş ve kalibre edilmiştir

Tasarım Felsefesi ve Çok Amaçlı Ton Şekillendirme
Empirical Labs ELRX-V DocDerr, herhangi bir API 500 Serisi kasasına uyacak şekilde tasarlanmış, dijital olarak kontrol edilen altı farklı analog işlem bölümünü barındıran dikey yapıda, çok amaçlı bir ton geliştirme modülüdür. DocDerr, line seviyesi veya enstrüman seviyesi sinyallerle çalışabilen düşük gürültülü (low-noise) bir preamfiye ve ardından, her biri özenle ayarlanmış frekans ön ayarlarına (presets) sahip üç parametrik bant ile iki konumlu bir yüksek geçirgen (high-pass) filtresini birleştiren dört bölümlü bir EQ ünitesine sahiptir. Dahili bir atlama teli (jumper), DocDerr'i akustik gitar, bas gitar, synthesizer'lar, egzotik telli çalgılar ve daha fazlası için harika olan 16 dB kazançlı (gain) eşsiz bir enstrüman preamfisine dönüştürebilir.

Hangi Sorunu Çözer? (Dinamik Kontrol ve Müzikal Saturasyon)
EQ bölümünü, agresif bir kompresyon ve yüksek frekanslar ile geçici (transient) sıçramaları yumuşatıp ehlileştiren müzikal bir analog bant (tape) emülasyon devresi sunan dinamik bölümü takip eder. DocDerr, kullanıcının kompreslenmemiş EQ sinyalini sıkıştırılmış ve doygunluğa (saturation) uğramış sinyalle paralel olarak harmanlamasına olanak tanıyan Mix düğmesine sahiptir. DocDerr; kayıt aşamasında (tracking), miks sırasında kanallarda ince ayar yapmakta ve stüdyo kalitesinde referans ton kontrolü sağlamada rakipsiz bir analog araçtır.

Donanım Üstünlükleri ve Devre Mimarisi
• Kompresyon ve dijital olarak kontrol edilen altı analog işlem bölümü ile düşük gürültülü line girişi veya enstrüman preamfisi.
• Bir adet yüksek geçirgen (high pass) ve üç parametrik bant dahil olmak üzere dört bölümlü ekolayzır.
• Hızlı, ancak yüksek kazanç azaltımında (gain reduction) müzikal olarak doygunluğa ulaşan ve programa bağlı (program dependent) release süresi sunan karmaşık kompresör envelope (zarf) devresi.
• Tizleri yumuşatan, daha yüksek sinyal seviyelerine (hotter levels) izin veren ve yüksek sesli tiz frekansları dizginlemek için filtrelemeyi Germanyum clip devresiyle birleştiren saturasyon bölümü.
• Kullanıcının kompreslenmemiş ekolayzırlı sinyali, kompreslenmiş ve doygun sinyale geri karıştırmasını sağlayan Mix kontrolü (0 konumundayken yalnızca ekolayzırlı ham sinyal duyulur).
• DC kuplajlı (DC coupled) giriş ve çıkışlar.
• Seçilebilir tek uçlu (single ended) veya diferansiyel çıkış (6 dB ekstra kazanç ekler).
• Geleneksel ve dijital olarak kontrol edilen analog yapı kombinasyonu.
• Ses seviyesi donanımsal kırpılmanın (hard clipping) 1 dB yakınına geldiğinde yanan ve dahili kırpılma için birçok bölümü izleyen Hard Clip gösterge ışıkları.
• Ses yolunda (audio path) empedans kararlılığı için tamamen metal film ve Roederstein dirençleri kullanılmıştır.

Teknik Özellikler
• Frekans Tepkisi: EQ bölümünde 3 Hz - 180 kHz (-3 dB noktaları)
• Dinamik Aralık: Maksimum çıkıştan (yüzde 0.5 THD soft clipping) minimum çıkışa -120 dB, gürültü tabanı (noise floor) tipik olarak -91 dBu
• Distorsiyon Aralığı: 1 kHz'de yüzde 0.0006 ile yüzde 12 arası
• Çıkışlar: DC kuplajlı (DC coupled)
• Giriş Empedansı: Enstrüman modunda 120 kOhm, balanslı line in modunda 20 kOhm
• Çıkış Empedansı: 75 ohm
• Maksimum Çıkış: +28 dBm
• Kırpılma Öncesi Maksimum Giriş: Line in modunda +22 dBm
• Attack Süresi: 1 milisaniye (mS)
• Release Süresi: 0.2 saniye, programa bağlı (program dependent), dahili olarak sabitlenmiş
• Güç Tüketimi: Tipik 2 W, Maksimum 4 W
• Güç Kaynağı: 16 V (500 Serisi kasa üzerinden beslenir)

Kutu İçeriği
• Empirical Labs ELRX-V DocDerr 500 Serisi Modül
• Kullanım Kılavuzu ve Garanti Dokümantasyonu

Sonuç
Empirical Labs ELRX-V DocDerr, tek bir 500 serisi modül alanında bir ses mühendisinin ihtiyaç duyabileceği tüm öncelikli ton şekillendirme araçlarını barındıran High-End bir donanımdır. Şeffaf ve yüksek çözünürlüklü EQ yapısı, Empirical Labs'in dünya çapında ün yapmış agresif kompresyon karakteri ve Germanyum tabanlı teyp (tape) saturasyonu ile birleşerek kaynak sesi tamamen prodüksiyona hazır hale getirir. Hem bir Direct Box (DI) gibi çalışabilmesi hem de miksaj aşamasında Mix düğmesiyle esnek paralel sinyal işleme imkanı sunmasıyla stüdyonuzun en pratik ve güçlü analog İsviçre çakısıdır.

Kimlere Hitap Ediyor?
• Kayıt veya miksaj süreçlerinde sinyali tek bir analog donanım üzerinden kusursuzca şekillendirmek (EQ, Kompresyon, Saturasyon) isteyen Profesyonel Ses Mühendisleri
• Mevcut 500 Serisi (Lunchbox) sistemine Empirical Labs kalitesini ve analog iş akışı çok yönlülüğünü eklemek isteyen Prodüktörler ve Stüdyo Tasarımcıları
• Akustik gitar, bas veya synthesizer kayıtlarında doğrudan enstrüman girişiyle (DI) analog sıcaklık ve anında dinamik kontrol elde etmek isteyen Müzisyenler
• Analog bant doygunluğunu (tape saturation) vokallere veya perküsyonlara donanımsal olarak uygulayıp dijital sertliği gidermek isteyen High-End Odyofiller

Ne İçin Kullanılır?
• Vokal kayıtlarında (tracking) parametrik EQ ile cerrahi frekans temizliği yapmak, ardından agresif kompresyon ve Mix düğmesi ile vokali ezmeden, paralel olarak miksin tam önünde tutmak
• Akustik veya bas gitarları doğrudan cihazın enstrüman girişine (DI) bağlayarak, harici bir amfiye ihtiyaç duymadan sıcak, teyp benzeri harmonik doygunluğa sahip gövdeli tonlar elde etmek
• Miksaj aşamasında davul veya perküsyon kanallarını cihazdan geçirerek, Germanyum tabanlı soft-clipping ve kompresör devresi ile rahatsız edici tepe (transient) noktalarını müzikal bir şekilde ehlileştirmek
• Stereo Link anahtarını kullanarak iki adet DocDerr modülünü birleştirmek ve Mix Bus (ana stereo miks çıkışı) üzerinde stereo eşitleme, yapıştırma (glue) kompresyonu ve analog bant harmonikleri yaratmak
